Мощные модульные источники питания от 1,5 кВт до 9 кВт

Несмотря на то, что украинский рынок преобразователей электрической энергии довольно таки насыщен разнообразными предложениями, выбор источника питания, удовлетворяющего всем предъявляемым к нему требованиям, остается проблематичным. Особенно, если требуется обеспечить не только требуемые выходные параметры, но и высокую надежность при эксплуатации в тяжелых производственных условиях, оптимальную стоимость и т.д.

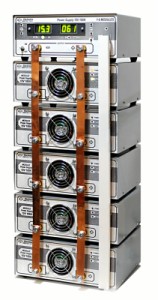

BVP Pro 15V600A
Рис. 1. Pro 15V600A

Предлагается привлекательный современный подход к решению этой проблемы. Сущность его – конструирование необходимых параметров выпрямителя (источника питания) из предлагаемых модулей, фиксированной мощности. Максимальная выходная мощность (ток, напряжение) определяется количеством силовых модулей, последовательным или параллельным их подключением (рис. 1). Выпрямители компактны, качественны, достаточно надежны и недороги по сравнению с импортными аналогами. Конструкция источников питания основана на современных технологиях импульсного преобразования электрической энергии, что приводит к высокому КПД (более 90%), возможностью непрерывной работы, точности и плавности установки и отображения выходных параметров (напряжения и тока) и другим преимуществам по сравнению с традиционными линейными источниками.

Источники Pro – это модульные импульсные стабилизированные источники питания, (выпрямители, преобразователи), рассчитанные для работы в жестких условиях окружающей среды. Источник состоит из 1-6 модулей, один из которых головной – остальные управляемые. Предполагается как последовательное, так и параллельное соединение модулей. Таким образом, источник питания может обеспечить диапазон регулировки напряжения от 15В до 180В, и выходного тока от 50А до 600А, общей суммарной мощности до 9кВт. Источники управляются как в ручном (с передней панели головного модуля) так и компьютерном (программируемом) режимах. В таблице 1 приведены стандартные параметры модулей.

Таблица 1.
Стандартные параметры модульных источников питания

В/А количество моделей 1 головной 2 3 4 5 6
Параллельное подключение модулей 15В - 100А 15В-100А 15В-200А 15В-300А 15В-400А 15В-500А 15В-600А
Последовательное подключение модулей 15В - 100А 15В-100А 30В-100А 45В-100А 60В-100А 75В-100А 90В-100А
Параллельное подключение модулей 30В - 50А 30В-50А 30В-100А 30В-150А 30В-200А 30В-250А 30В-300А
Последовательное подключение модулей 30В - 50А 30В-50А 60В-50А 90В-50А 120В-50А 150В-50А 180В-50А
Высота (ширина - 280мм, глубина - 280мм) 120 мм 240 мм 360 мм 480 мм 600 мм 720 мм
Вес 3,5 кг 7,0 кг 10,5 кг 14,0 кг 17,5 кг 21,0 кг

Смотрите продукцию:   Pro 15V/100A     Pro 30V/50AВ разработке использованы самые передовые научные, технологические и схемотехнические решения, среди которых компьютерное управление источником питания через порт RS-232 (при наличии переходника – через порт USB 2.0). Такое внедрение позволяет не только управлять источником питания дистанционно, но и создавать необходимые технологическому производству программируемые режимы работы источника: частоту его включения, выключения, длительность работы, изменение выходных параметров во время работы.




ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГОЛОВНОГО МОДУЛЯ  Pro 15V100A RS-232

  1. Выходное плавно регулируемое напряжение модуля: 1.0 – 15В;
  2. Лимит выходного плавно регулируемого тока: 1.0 – 100 А;
  3. Питание модулей осуществляется от сети переменного тока напряжением 220 +/- 22В, частотой 50 Гц;
  4. Максимальная потребляемая мощность одного модуля – не более 1650 Вт;
  5. Потребляемая мощность на холостом ходу одного модуля – не более 15 Вт;
  6. Допустимое количество подключения управляемых модулей к головному – пять;
  7. КПД источника – не менее 90%;
  8. Сигналы управления от головного модуля и обратно поступают одновременно во все модули через цепи гальванической развязки;
  9. Основная погрешность установки и отображения величины выходного напряжения головного модуля: 1,5% U вых +/- одна градация младшего разряда;
  10. Основная погрешность установки и отображения величины выходного тока головного модуля: 2.5% I вых +/- одна градации младшего разряда;
  11. Источник работает или в режиме стабилизации напряжения, или в режиме стабилизации тока. Индикация режимов стабилизации: напряжения - режим ”Stabil U” – зеленый цвет светодиода; тока - режим ”Stabil I” – красный цвет светодиода.
  12. Управление выходными параметрами головного модуля осуществляется как кнопками с передней панели, так и компьютером через порт RS-232 (при наличии переходника – через порт USB).
  13. Охлаждение – принудительное воздушное (в тяжелых промышленных условиях возможно подключение источника к вытяжной вентиляции);
  14. Вторичная цепь головного модуля заземлена по отрицательному полюсу выходной клеммы головного модуля. Возможно переключение заземления на положительный полюс выходной клеммы головного модуля;
  15. Головной модуль предполагает как последовательное, так и параллельное соединение от одного до пяти управляемых модулей;
  16. Диапазон рабочих температур: от + 5 до + 40 C.


ВНЕШНИЙ ВИД МОДУЛЕЙ ИСТОЧНИКА ПИТАНИЯ  Pro

Рассмотрим внешний вид модулей источника питания на примере головного модуля  Pro 15V100A RS-232 и управляемого модуля  Pro 15V100A module.

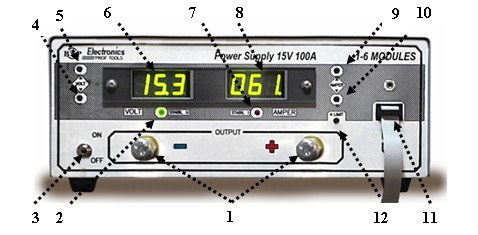

На передней панели головного модуля источника питания размещены оперативные органы управления выходными параметрами, цифровые индикаторы встроенных измерительных приборов вольтметра и амперметра, световые индикаторы режимов работы, разъем сигнального шлейфа и выходные клеммы. На рис. 2 показан внешний вид передней панели головного модуля и расположение на ней всех органов управления и индикации.




Расположение органов управления на передней панели
головного модуля источника питания
Рис. 2. Расположение органов управления на передней панели
головного модуля источника питания

  1. Выходные клеммы;
  2. Индикатор режима стабилизации напряжения ”Stabil U”;
  3. Оперативный выключатель нагрузки;
  4. Кнопка уменьшения значений стабилизации напряжения;
  5. Кнопка увеличения значений стабилизации напряжения;
  6. Цифровой индикатор напряжения;
  7. Индикатор режима стабилизации тока ”Stabil I”;
  8. Цифровой индикатор тока;
  9. Кнопка увеличения значений стабилизации тока (лимита тока);
  10. Кнопка уменьшения значений стабилизации тока (лимита тока);
  11. Разъем сигнального шлейфа;
  12. Кнопка-переключатель индикации установленного тока стабилизации “А limit” или выходного тока “А out”. Положение “А limit” отображается мерцанием разделительного знака (точки).

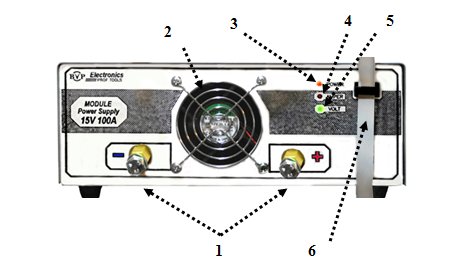

На передней панели управляемых модулей источника питания размещены продувочный вентилятор, световой индикатор ”POWER”, световые индикаторы режимов работы модуля, разъем сигнального шлейфа и выходные клеммы. На рис. 3 показан внешний вид передней панели управляемых моделей источника и расположение на ней всех органов управления и индикации.Расположение органов управления на передней панели
управляемых модулей источника питания
Рис. 3. Расположение органов управления на передней панели
управляемых модулей источника питания


  1. Выходные клеммы;
  2. Продувочный вентилятор;
  3. Световой индикатор ”POWER”;
  4. Световой индикатор режима стабилизации тока (лимита тока) – красный цвет;
  5. Световой индикатор режима стабилизации напряжения (зеленый цвет);
  6. Разъем сигнального шлейфа.
КОМПЛЕКТ ПОСТАВКИ ИСТОЧНИКА ПИТАНИЯ BVP Pro

Рассмотрим комплект поставки для источника питания Pro 60V100A RS-232 (рис. 4).

  1. Импульсный стабилизированный источник питания постоянного тока: один головной модуль, управляемые модули – 3 шт;
  2. Соединительные крепежи источника: две вертикальные шпильки М4 и две горизонтальные пластины, четыре гайки М4;
  3. Съемный сетевой шнур питания 220В – 4 шт;
  4. Шины для последовательного подключения модулей – 3 шт;
  5. Системный сигнальный шлейф – один (изготовлено под четыре модуля);
  6. Инструкция по эксплуатации – 1 шт;
  7. Упаковка – 4 шт.

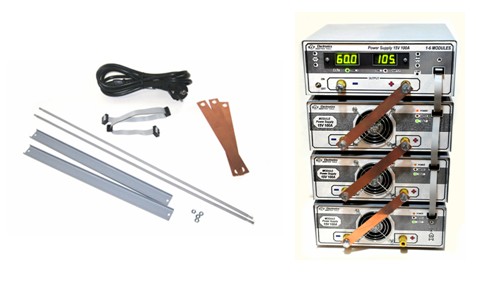

Комплект поставки источника питания BVP Pro
60V100A RS-232
Рис. 4. Комплект поставки источника питания  Pro 60V100A RS-232


Дополнительно по согласованию с изготовителем можно включить в комплект поставки (рис.5):

  1. Управляемые модули Pro 15V100A module – 2 шт;
  2. Шины для параллельного подключения модулей – 3 шт;
  3. Короб приточной вентиляции – 4шт;
  4. Короб для защиты системного сигнального шлейфа – 1шт;
  5. Компьютерный шнур RS-232 – 1 шт;
  6. Переходник с порта RS-232 на USB 2.0 (Viewcon USB2.0 to RS-232 convertor).

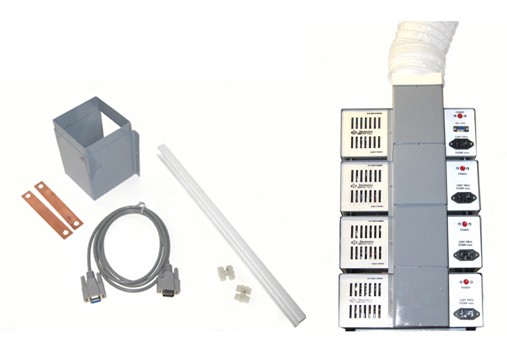

Дополнительные элементы к комплекту поставки
источника питания BVP Pro 60V100A RS-232
Рис. 5. Дополнительные элементы к комплекту поставки
источника питания  Pro 60V100A RS-232



Короб приточной вентиляции источника питания предусмотрен для работы источника в тяжелых промышленных условиях, как правило, гальванических производств. Подключаемая система вентиляции - приточная.
