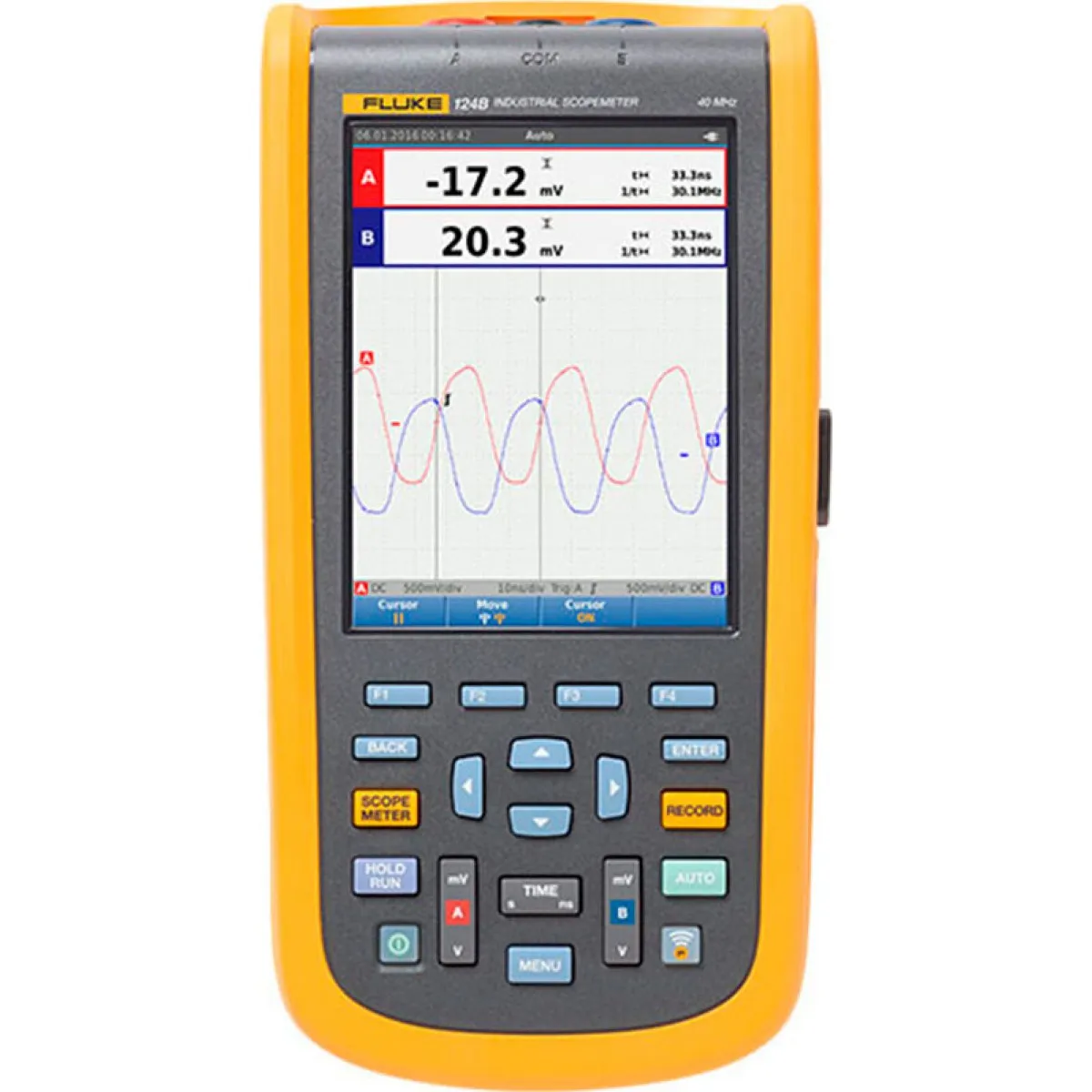

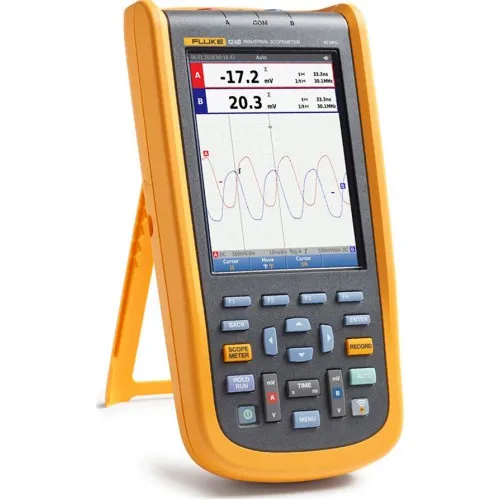

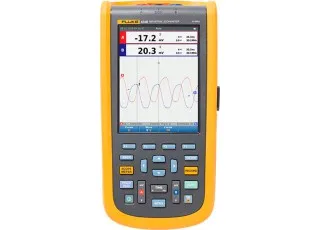

FLUKE 124B Осцилограф портативний

Високоточний багатофункціональний осцилограф із двома входами та функцією мультиметра.

Об'єднує в собі осцилограф, мультиметр і високошвидкісний реєстратор. Рекомендується для професійного використання.

Система запуску Connect-and-View™ розпізнає форму сигналу та автоматично встановлює правильні параметри запуску для забезпечення стабільного відтворюваного відображення.

При використанні функції автоматичного зчитування Auto Reading застосовуються власні алгоритми технології IntellaSet™ компанії Fluke для інтелектуального аналізу заміряних форм сигналів і автоматично відображаються на екрані найбільш підходящі чисельні вимірювання, що дозволяє значно спростити отримання необхідних даних без єдиного натискання кнопки.

При роботі з 1-фазними або 3-фазними електромережами осцилограф забезпечує вимірювання середньоквадратичного напруження постійного та змінного струму за каналом A і середньоквадратичної сили струму постійного та змінного струму за каналом B.

Функція реєстратора допоможе в пошуку нерегулярних збоїв електрообладнання. Прилад дозволяє побудувати залежності мінімальних і максимальних пікових значень або зареєструвати лінію розгортки сигналу. Крім того, за наявності додаткової карти пам'яті micro SD час запису може бути збільшено до 14 днів. Цей реєстратор також має функцію виявлення подій, яка спрощує виявлення та реєстрацію нерегулярних збоїв. Просто встановіть порогове значення для показників приладу або осцилограми, після чого відхилення відзначатимуться як унікальні події. Це позбавляє від необхідності виконувати пошук у великих об'ємах даних для виявлення несправностей. Достатньо швидко переходити від однієї відзначеної події до іншої, зберігаючи при цьому доступ до повного масиву даних.

Реєстратор фіксує показники вимірювача в режимі мультиметра або безперервно реєструє вибірки сигналів у режимі осцилографа. Інформація зберігається у вбудованій пам'яті приладу або на змінній карті пам'яті SD. Результати відображаються на дисплеї самописця, на екрані будується графік залежності мінімального та максимального значень вимірювань від часу або виводиться форма сигналу за всіма зафіксованими відліками.

Прилад має USB-інтерфейс для передачі, архівування та аналізу даних осцилографа або мультиметра. Додатковий WiFi-адаптер, під'єднаний до внутрішнього USB-порту, забезпечує бездротову передачу даних на ПК або мобільний додаток Fluke Connect®.

Програмне забезпечення осцилографа Fluke 124B включає в себе мобільний додаток Fluke Connect® та FlukeView® для аналізу даних і архівування критично важливої діагностичної інформації.

Дисплей: 5.7", кольоровий, активна матриця TFT, 640 x 480 пікселів.

Живлення приладу здійснюється від адаптера постійного струму BC430 - 10~21В / 5Вт. Автономний режим забезпечує Li-Ion батарея 10.8В, з часом роботи до 7 годин при 50%-ній яскравості підсвічування. Час заряду: 4 години з вимкненим приладом, 7 годин з увімкненим приладом.

Габаритні розміри: 259 x 132 x 55 мм. Маса 1.4 кг.

Технічні характеристики

Осцилограф

• Смуга пропускання: 40МГц

• Аналоговий обмежувач смуги пропускання: 10кГц


• Частота дискретизації (одночасно для обох каналів): 4Гвиб/с (рівномірна дискретизація), 40Мвиб/с (у реальному часі)

• Вертикальна розгортка: 5мВ~200В/под.

• Горизонтальна розгортка: 10нс~60с/под.

• Еквівалентна вибірка: 10нс~ 500нс/под.

• Вибірка в реальному часі: 1мкс~5с/под.

• Одиночний (у реальному часі): 1мкс~5с/под.

• Розгортка (у реальному часі): 1с~60с/под.


• Режими запуску: AutoScan, Normal, Single


• Тип запуску: Edge "+" / "-"

• Режими відображення: A, -A, B, -B

• Джерело синхронізації: канали A, B

• Максимальна вхідна напруга: 600 В (середньоквадратичне значення) кат. IV

• Вхідний імпеданс: 1 МОм / 20 пФ

• Час наростання: < 8,75 нс

Розширені функції осцилографа

• Режими відображення:

  • Нормальний: виявлення викидів від 25нс; відображення безперервної осцилограми аналогового типу

  • Згладжування: придушення відображення шумів сигналу


  • Всплески викл: не реєструє викиди між відліками

  • Огойна (Envelope): реєстрація та відображення мінімального і максимального показників за період часу

• Автоматичне налаштування (Connect-and-View™): безперервне повністю автоматизоване регулювання масштабу за осями напруги та часу, рівнів запуску розгортки, мертвої зони запуску та виходу з синхронізації. Можливість ручного налаштування амплітуди, швидкості розгортки або рівня запуску


Мультиметр

• Постійна напруга: 500мВ / 5В / 50В / 500В / 750В ±(0,5%+5)

• Змінна напруга (СКЗ): 500мВ / 5В / 50В / 500В / 750В ±(1%+10) до 60Гц, ±(2,5%+15) до 20кГц

• Постійний струм: 500мА / 5А / 50А / 500А / 750A ±(0,5%+5)

• Змінний струм (СКЗ): 500мА / 5А / 50А / 500А / 750A ±(1%+10) до 60Гц, ±(2,5%+15) до 20кГц

• Частота: 1Гц / 10Гц / 100Гц / 1кГц / 10кГц / 100кГц / 1МГц / 10МГц / 70МГц ±(0,5%+2)

• Опір:  50Ом ±(2%+20) / 500Ом / 5кОм/ 50кОм/ 500кОм/ 5МОм/ 30МОм ±(0,6%+5)

• Ємність: 50нФ / 500нФ / 5мкФ / 50мкФ / 500мкФ

• Продзвонювання кіл: звуковий сигнал <30Ом

• Перевірка діодів: > 2,8В

• Кількість обертів за хвилину: 50000 об./хв. ±(0,5%+2)

• Коефіцієнт заповнення (скважність): до 98%

• Коефіцієнт амплітуди: 1–10

• Фаза: 0~359° з роздільною здатністю 1°

• Температура: 200 °C/под. (200 °F/под.) ±(0,5%+5)

• Напруга ШІМ: вимірювання параметрів широтно-імпульсних модульованих сигналів (показники відображають ефективну напругу відповідно до середнього значення за вибірками за ціле число періодів основної частоти).

• Встановлення нуля

• Режим AutoHold (на вході А)

Реєстратор

Результати вимірювань

• Швидкість вимірювань: макс. 2 вимірювання/с

• Об'єм даних, що записуються (мін., макс., середнє значення): 2 мільйони показників для 1 каналу

• Тривалість запису: 2 тижні

• Максимальна кількість подій: 1024

Запис форми сигналу

• Максимальна частота дискретизації: 400 тисяч відліків/с

• Розмір вбудованої пам'яті: 400 мільйонів відліків

• Тривалість запису у вбудовану пам'ять: 15 хвилин з інтервалом 500 мкс, 11 годин з інтервалом 20 мс

• Ємність карти SD для запису: 1,5 мільярда відліків

• Тривалість запису на карту SD: 11 годин з інтервалом 500 мкс, 14 днів з інтервалом 20 мс

• Максимальна кількість подій: 64

Особливості

• Цифровий осцилограф і мультиметр із двома входами


• Два цифрових мультиметри з роздільною здатністю 5000 одиниць, що вимірюють істинні середньоквадратичні значення

• Зручна функція автоматичної синхронізації Connect-and-View™ для автоматичної роботи

• Технологія IntellaSet™ забезпечує автоматичне та інтелектуальне налаштування цифрового виведення відповідно до виміряного сигналу

• Реєстратор форми сигналу та показників приладу з двома входами для відстеження тенденцій даних за тривалі періоди

• Збереження або виклик з пам'яті даних і налаштувань приладів

• Зберігання налаштувань приладів, заданих тестовою послідовністю, для проведення планового технічного обслуговування або найчастіше використовуваних процедур перевірок

• Зовнішній оптично ізольований USB-інтерфейс OC4USB


• Додатковий WiFi-адаптер для бездротової передачі даних на ПК

• Програмне забезпечення FlukeView® ScopeMeter® для Windows®

• Клас безпеки входів CAT IV 600 В, CAT III 750 В

• Внутрішня пам'ять може зберігати 20 наборів даних (дані сигналу на екрані та налаштування)

• Гніздо для карти пам'яті microSD з додатковою картою SD (макс. 32 ГБ)

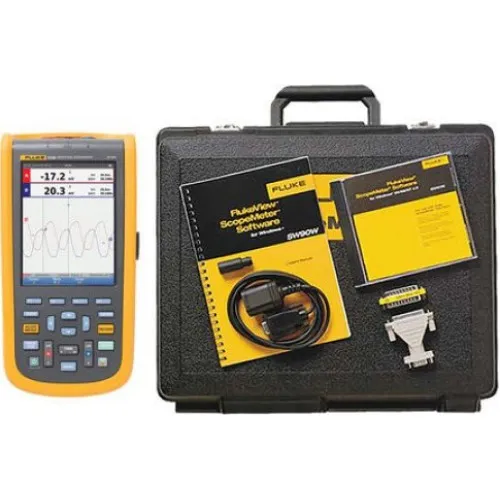

Комплектація

• Осцилограф 124B FLUKE


• Щупи з  заземлюючими проводами

• Затискачі типу «гачок» (червоний, синій)

• Перехідники типу «банан» з BNC-роз'ємами

• Дільник напруги 10:1

• Кутовий перехідник USB

• WiFi USB-адаптер (доступний не у всіх країнах)

• Блок живлення з перемиканими режимами (адаптер / ЗП)

• Акумуляторна батарея
