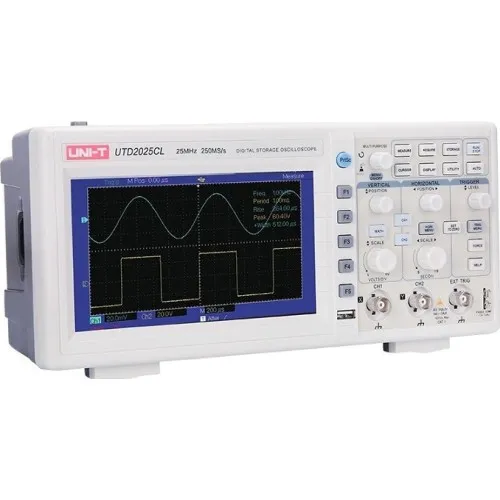

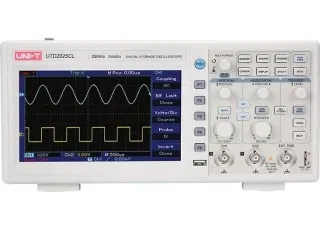

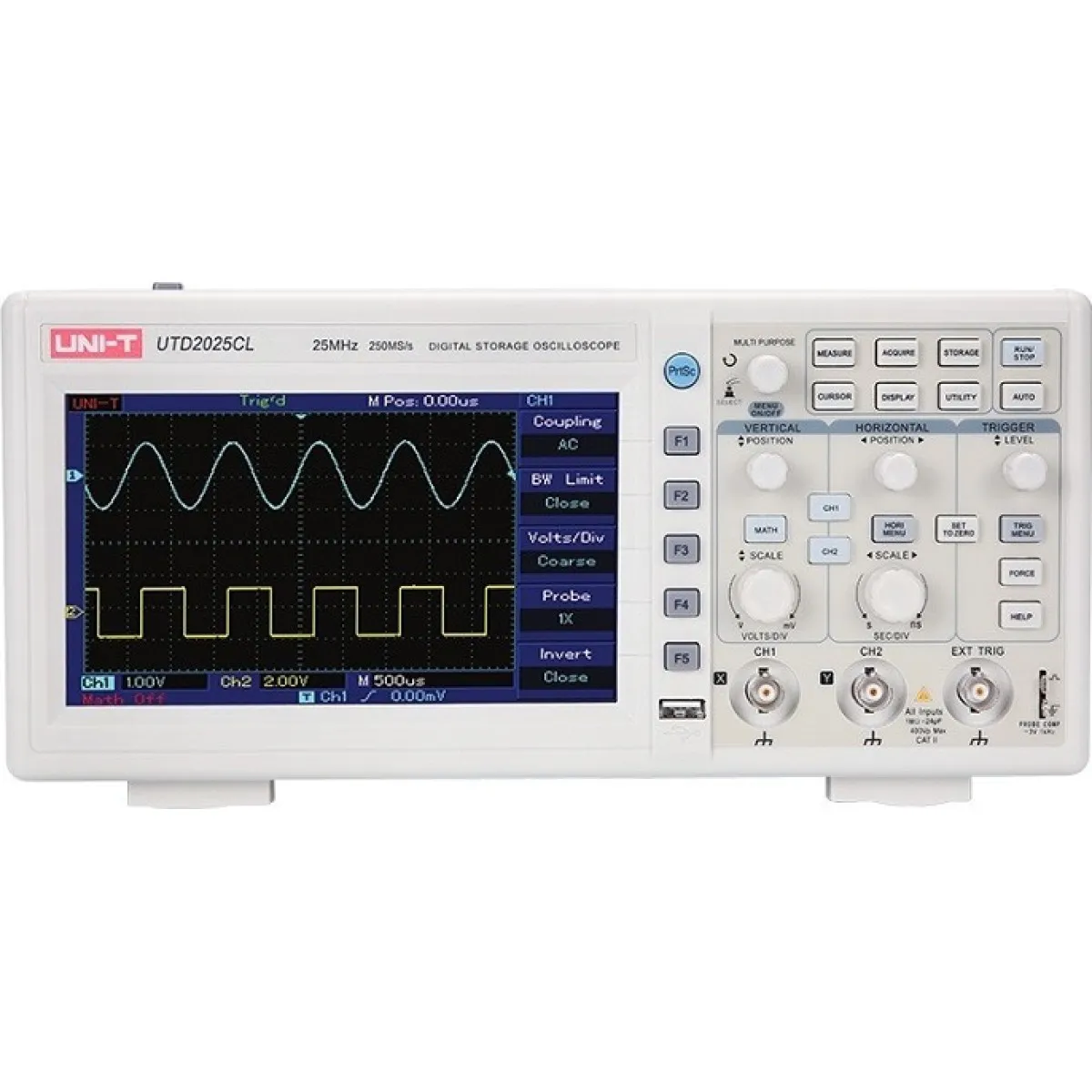

UTD2025CL UNI-T Осцилограф цифровий 2-канальний

Двоканальний цифровий осцилограф зі смугою пропускання 25 МГц, швидкістю вибірки 250 МВиб/с, та пам'яттю 25K точок.

Інтерфейс осцилографа реалізує як основні, так і додаткові функції, що забезпечують достатню ефективність при розробці та аналізі електронних систем. Осцилограф здатний забезпечити швидкість захоплення осцилограм 2000 форм. сигналів на сек.

Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання.
Курсорні вимірювання представлені двома курсорами: амплітудними або часовими,  з відображенням як поточних значень, так і різниці, а для часових маркерів періоду та відповідної частоти (ручний режим встановлення курсорів, режим автостеження, delta-вимірювання).
Автоматичні вимірювання представлені різними параметрами: частота, період, середнє, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина додатного імпульсу, - ширина від'ємного імпульсу, +заповнення додатного імпульсу, -заповнення від'ємного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викиду, час викиду, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
Реалізовані математичні функції: додавання, множення, віднімання та ділення, при необхідності дослідження сигналу в частотній області буде зручна функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БПФ обробляється масив із 1024 точок, інформація про частотний спектр представляється вікнами: Хеннінга, Хеммінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції налаштування спектрограми, можливе її масштабування та застосування курсорних вимірювань. Оскільки осцилограф 2-канальний, то є режим представлення осцилограм у режимі YX.

Осцилограф можна підключити до комп'ютера за допомогою USB-кабелю. USB інтерфейс дозволяє перенести на ПК записані в пам'ять результати вимірювань.

Оснащений  кольоровим контрастним TFT WVGA дисплеєм 7"  (17,8 см), роздільною здатністю 800х480.

Розміри: 306 х 147 х 142 (ШхГхВ), Вага: 2.2 кг.

Технічні характеристики:

• Кількість каналів: 2 канали + EXtrg вхід зовнішньої синхронізації

• Смуга пропускання: 25МГц

• Частота семплювання: 250МВиб/с

• Еквівалентна вибірка: 25 ГВиб/с

• Режим вибірки: пряма вибірка, реєстрація піків, усереднення

• Час наростання: ≤14нс

• Вертикальна роздільна здатність: 1мВ/div~20В/div

• Швидкість сканування: 10нс~50с/div

• Режими запуску розгортки: Edge, Pulse, Video, Alternate

• Режими синхронізації: Auto, Normal, Single

• Джерело синхронізації: СН1/CH2, зовнішній, AC лінія живлення.

• Режими входу:  AC, DC, GND

• Максимальна вхідна напруга:  ±400В

• Корекція за коефіцієнтом пробника: х1,  х10,  х100,  х1000

• Обсяг пам'яті: 25K точок

• Вхідний імпеданс: 1MОм±2%, 20pF±3pF

Особливості:

• Кольоровий РК-дисплей, 7”

• Регульований контраст: 16 рівнів


• Інтерфейс: USB OTG, PASS/FAIL

• Клас захисту: IP2X

• Напруга живлення: 100~250В/45~440Гц


• Споживана потужність: ≤30ВА

• Робоча температура: 0°~40°С


Комплектація:

• Осцилограф UTD2025CL Uni-T


• Пробники осцилографічні з дільником 1:1/1:10

• Вимірювальні щупи


• Кабель живлення

• USB-кабель

• Диск із ПЗ для з'єднання з комп'ютером

• Посібник користувача
