AG1022F OWON Генератор сигналов

AG1022F – двухканальный универсальный цифровой генератор сигналов произвольной формы с функцией частотомера. Имеет 50 предустановленных форм сигналов. Также имеется возможность создания собственных пользовательских форм сигналов посредством программного обеспечения Ultrawave. Генератор обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.

Предназначен для воспроизведения напряжения электрических сигналов стандартной и произвольной формы. Имеются функции модуляции, функции свипирования и пакетный режим, что позволяет охватить практически все требования к измерениям необходимых для проведения работ.

Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы напряжения различных форм и стандартов хранятся во внутренней памяти глубиной 8К точек, или задаются пользователем.

Встроенный 6-разрядный частотомер с диапазоном частот 200МГц позволяет легко и точно измерять частоту, период, длительность импульсов и скважность.

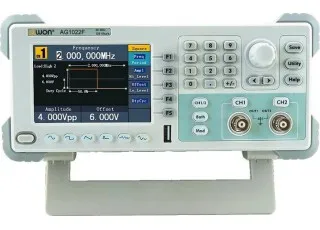

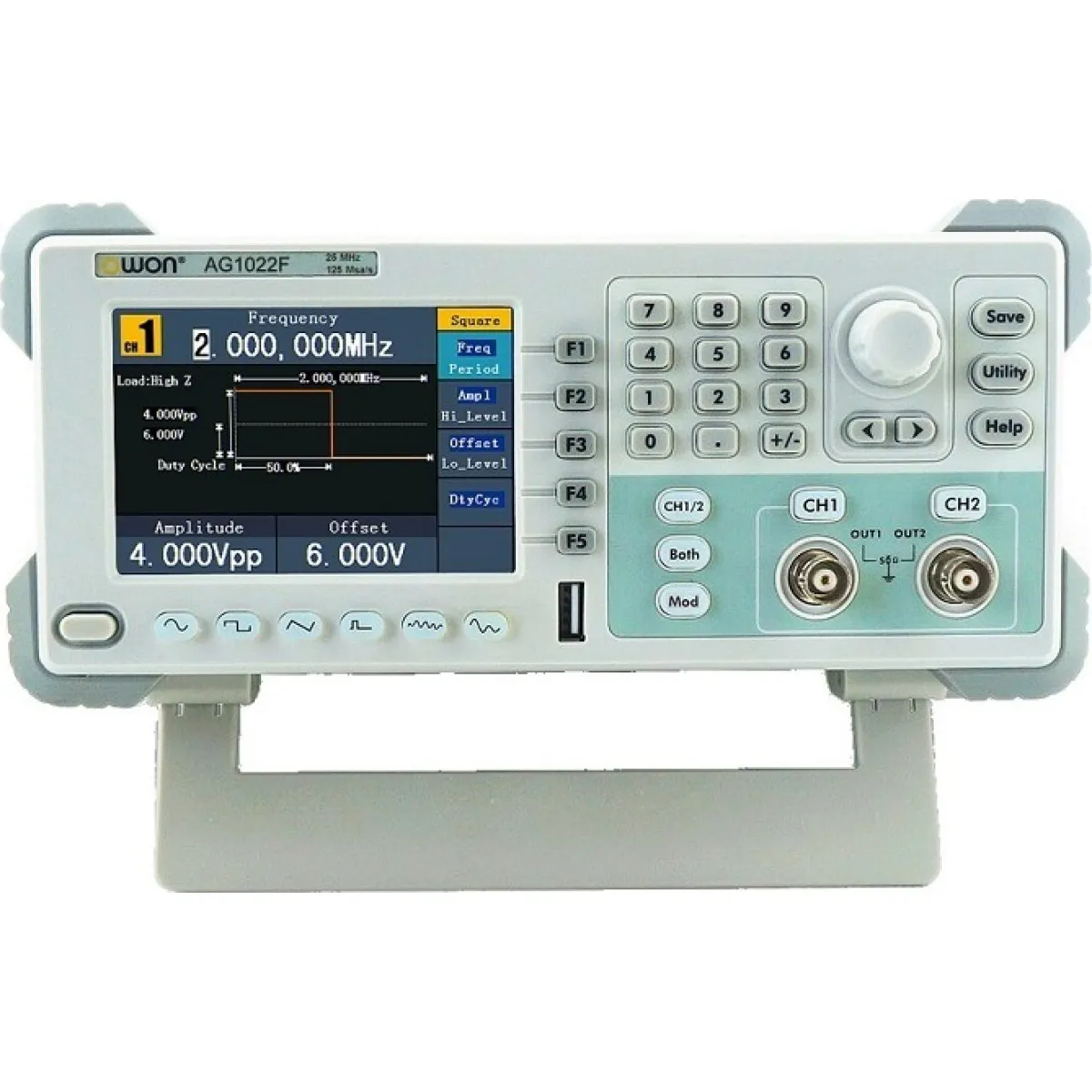

Конструктивно генератор выполнен в настольном исполнении, в виде моноблока, на передней панели расположены органы управления и жидкокристаллический многофункциональный 4" TFT дисплей с разрешением 480 × 320.

Внешнее управление осуществляется по интерфейсу USB 2.0.

Габаритные размеры: 235 × 110 × 295 мм. Вес: 3 кг.

Технические характеристики

• Стандартные формы сигналов: синус, меандр, пила, импульс и шум

• Дополнительные формы сигналов: 45 форм (тригонометрические, нарастание и спад экспоненты, Sin(x)/x, ступеньки, и др.)

• Частота:

• Синус = 1мкГц~25МГц

• Меандр = 1мкГц~5МГц

• Импульс = 1мкГц~5МГц

• Пила = 1мкГц~1МГц

• Шум = 25МГц (-3дБ)

• Сигнал произвольной формы = 1мкГц~10МГц

• Амплитуда: 10В / 50Ом, 20В / для высокого импеданса

• Смещение: 5В / 50Ом, 10В / для высокого импеданса

• Импеданс: 50Ом / высокоомное сопротивление

• Сигналы произв. формы: от 2 до 8 тыс. точек на сигнал

• Скорость выборки: 125МВ/с

• Вертикальное разрешение: 14бит, 1мВ

• Энергонезависимая память: 26 форм сигналов

• Модуляция: AM, FM, PM, FSK, PWM, свипирование и импульс

• Частоты модуляции: 2мГц~20кГц (FSK 2мГц~100кГц)

• Частотомер

• частота, период, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения

• Частотный диапазон: 100мГц~200МГц

• Разрядность счетчика: 6 разрядов

Особенности

• Количество каналов: 2

• Модуляция: AM, FM, PM, FSK, PWM

• Логарифмическая и линейная развертка, генерация импульсов

• Технология прямой выборки DDS

• Полоса пропускания: 25МГц

• Частота дискретизации: 125МВ/с

• Встроенный частотомер: 200МГц

• Разрешение по вертикали: 14бит или 1мВ

• Объем памяти: 8 тыс. точек

• 5 стандартных сигналов быстрого доступа (синус, меандр, пила, импульс и шум)

• 48 произвольных сигналов (тригонометрические, математические и другие)

• Интерфейс: USB device, USB host, поддержка команд SCPI

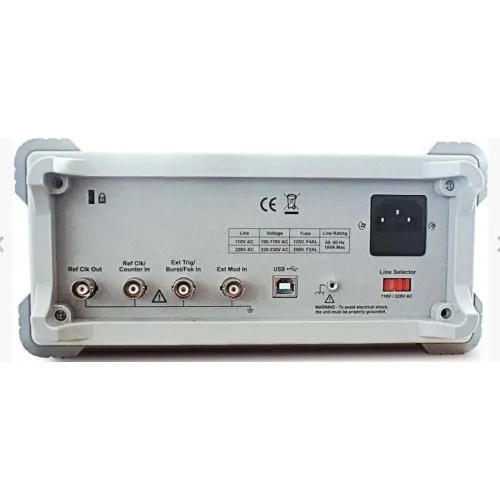

• Дополнительные интерфейсы: вход частотомера, внешняя модуляция: вход/выход, внешний запуск: вход/выход, опорный генератор: вход/выход

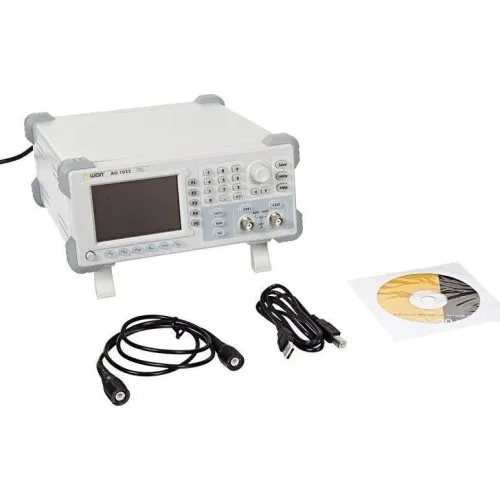

Комплектация

• Генератор AG1022F OWON

• Щупы Q9

• Кабель сетевой

• Кабель USB интерфейсный

• Компакт-диск с программным обеспечением

• Руководство по эксплуатации (на компакт-диске)

По вашей заявке вы можете купить генератор сигналов AG1022F OWON с доставкой по Киеву и Украине.
Цена на сайте актуальна. При необходимости подберем аналоги, посоветуем замену.
