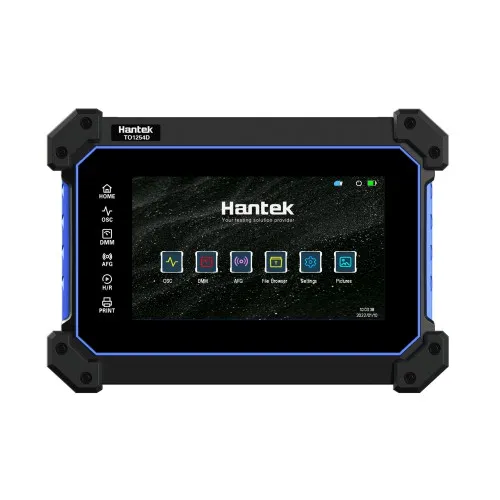

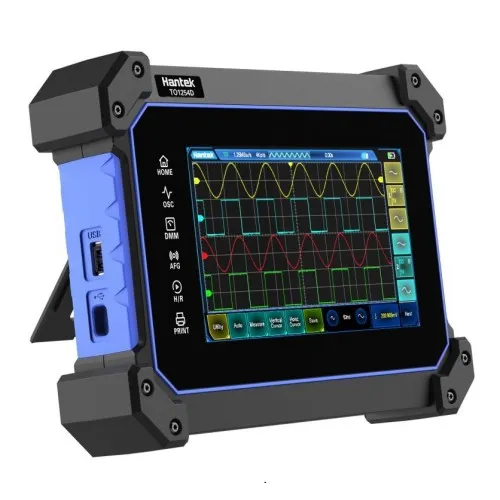

TO1254D Hantek Осциллограф портативный 4-канальный

Предназначен для наблюдения сигналов с автоматическим измерением их параметров с полосой пропускания 250 МГц по каждому из четырёх каналов, частотой семплирования 1 Гвыб/с. Имеет глубину памяти 8M. Снабжён сенсорным цветным 7" LCD дисплеем с разрешением матрицы 800x480 точек.

Интегрирует несколько функций: цифровой запоминающий осциллограф, генератор сигналов произвольной формы, высокоточный мультиметр, регистратор данных, частотомер, анализатор спектра БПФ.

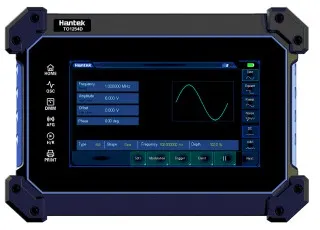

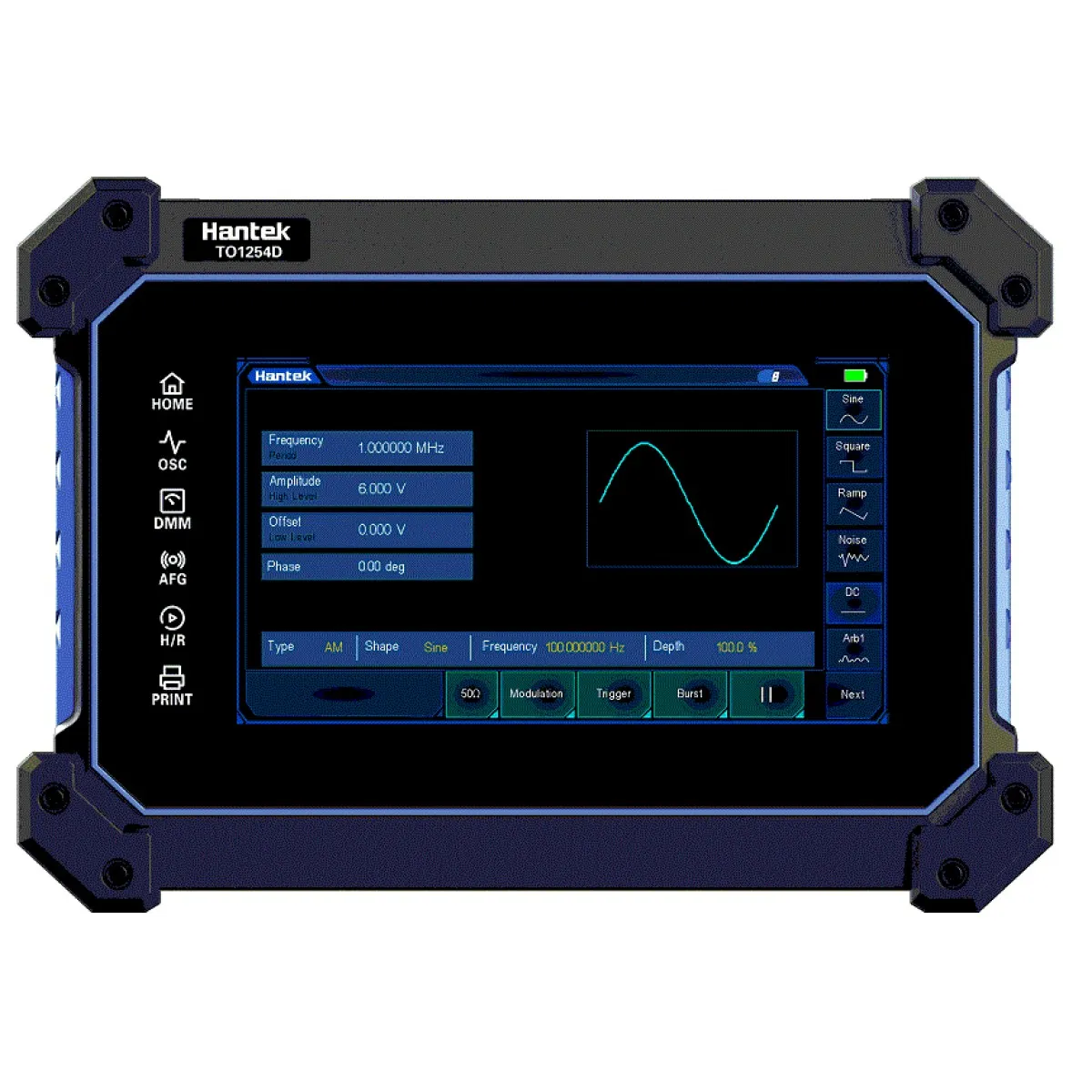

Встроенный генератор сигналов произвольной формы с максимальной выходной частотой 25 МГц и разрешением по амплитуде 12 бит. Частота дискретизации 200 МВыб/с. Поддержка модуляции AM/FM, выходное высокое сопротивление и низкое сопротивление можно переключать. Одноклавишное хранение формы сигнала, удобно и быстро.

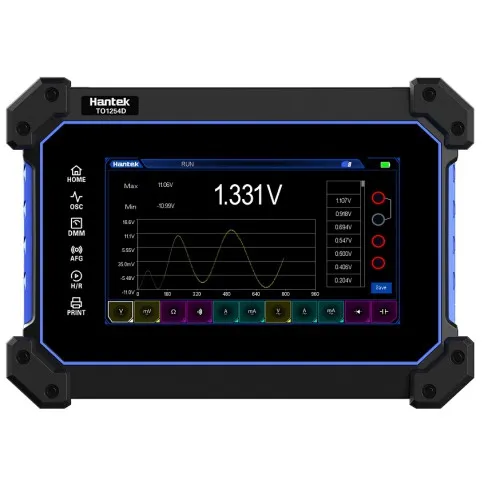

Высокоточный  цифровой мультиметр (постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, проверка диодов и звуковая прозвонка цепи) с функцией записи данных, которая может отслеживать и записывать изменения напряжения, тока, сопротивления и других данных в течение длительного времени и генерировать диаграмму тенденций, хранения, статистического анализа и другими функциями.

Прибор имеет удобный и простой в использовании интерфейс, хорошее  пользовательское взаимодействие.

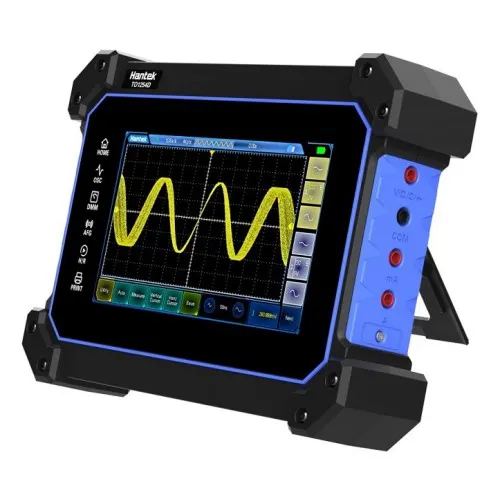

Уникальная конструкция подвесной ножки, свободные руки, регулировка угла наклона. Можно использовать и устанавливать в любое время. Осциллограф устойчив к падениям, сейсмостойкий, прочный и долговечный.

Осциллограф Hantek TO1254D работает от встроенного сменного литий-ионного (Li-Ion) аккумулятора, состоящего из четырёх батарей 16850 ёмкостью 2600 мАч.
Батарея сверхбольшой емкости, имеет длительный срок службы, режим ожидания до полугода.

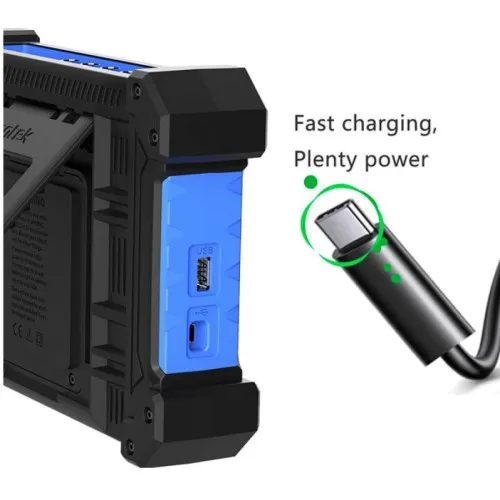

Стандартное зарядное устройство мощностью 18 Вт поддерживает быструю зарядку типа C, а также может совместно использовать набор зарядного оборудования с мобильными телефонами.

Размеры: 248 х 176 х 54 мм. Вес: 1.2 кг.

Технические характеристики

• Полоса пропускания 250 МГц

• Частота дискретизации 1 ГВыб/с

• Вертикальная развертка 2 мВ~10 В/дел

• Горизонтальная развертка 2 нс~100 с/дел

• Частота дискретизации (АЦП): 1 ГВ/с (в реальном времени), 250МВ/с (в эквивалентном времени)

• Генератор:
  - Sin:                         0.1 Гц~25 МГц
  - Square/pulse:       0.1 Гц~10 МГц
  - Triangular wave:  0.1 Гц~1 МГц
  - Noice:  >25 МГц
  - Об’єм пам’яті: 4K
  - Amplitude: 0mV~3Vpp (50Ω), 0mV~6Vpp (high resistance

• Мультиметр:
  - Maximum resolution: 4000
  - AC Voltage: 600B (1В/1.5%+5)
  - DC Voltage: 600B (1В/1%+2)
  - AC Current: 10А (10мА/3%+5)
  - DC Current: 10А (10мкА/3%+2)
  - Capacitance: 100мкФ (100нФ/3%+5)
  - Resistance: 40МОм (10KОм/1.5%±3)
  - Input Impedance: 10 МОм.

Особенности

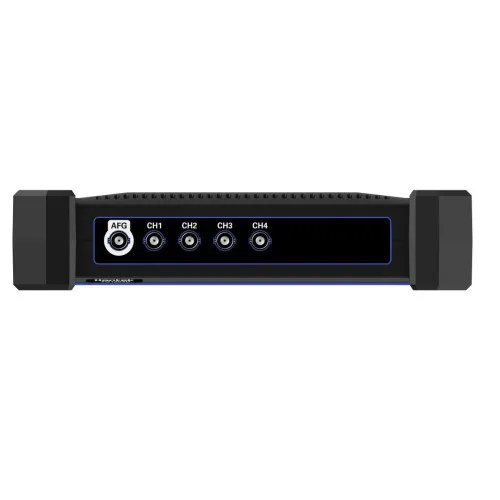

• Количество каналов: 4

• Типы запуска: Edge, Pulse width, Video. Edge, slope, pulse width, video, timeout and other triggers

• Режимы запуска: Frequency, Bimodal value, Average value, Maximum value, Minimum value, Period, Top value, Middle value, Bottom value, Amplitude, Root mean square, Rising edge overshoot, Rising edge precharge, Cycle root mean Square, Cycle average value, Rising time, Falling time, Positive pulse Width, Negative pulse width, Positive duty cycle, Negative duty cycle, FRR, FFF, Falling edge overshoot, Falling edge precharge, Pulse width, FRF, FFR, LRR, LRF, LFR, LFF, Maximum value time, Minimum value time, Positive phase difference, Negative phase difference, Variance, Number of positive pulses, Number of negative pulses, Number of rising edges, Number of falling edges, Trigger count

• Режимы работы: Normal, Average, Peak, High resolution

• Режимы синхронизации: Edge, Pulse width, Video (NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i)

• Мультиметр DMM

• Генератор сигналов AWG (Sine, Square, Triangle, DC, Noise)

• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

• До 42 функций измерения, курсорные измерения, автоматические измерения

• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical

• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование

• Форматы сохранения (текстовый формат, графический формат): jpg / bmp, файл MS excel / word

• Встроенный съемный литиевый аккумулятор емкостью 10400 мАч

• Поддержка нескольких протоколов быстрой зарядки

• Интерфейс Type-C совместим с мобильными телефонами и может совместно использовать набор зарядного оборудования

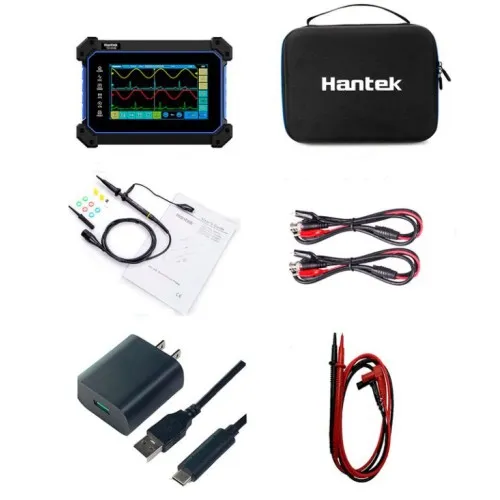

Комплектация

• Осциллограф TO1254D Hantek

• Пробники осциллографические

• Измерительные шнуры HT324

• USB-кабель

• Зарядное устройство

• Инструкция пользователя

• Кейс
